DWG PDF 변환 방법 - AutoCAD·무료 뷰어·온라인에서 쉽게 변환

1부. AutoCAD 프로그램에서 DWG PDF 변환하기

AutoCAD가 설치되어 있다면 별도 도구 없이 내장 플롯(PLOT) 기능만으로 cad pdf 변환이 가능합니다. 선 굵기, 색상, 레이어 설정 등 도면 출력 옵션을 세밀하게 조정할 수 있어 품질 면에서 가장 정밀한 방법입니다.

단계별 진행 방법:

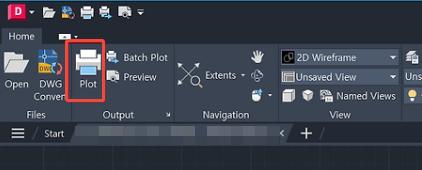

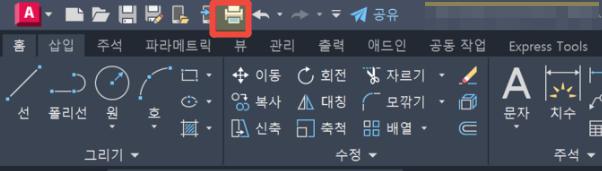

• PLOT 명령 실행 AutoCAD 상단 메뉴에서 [PLOT] 버튼을 클릭하거나, 명령창에 PLOT을 입력하고 Enter를 누릅니다. 단축키 Ctrl + P로도 동일하게 실행됩니다.

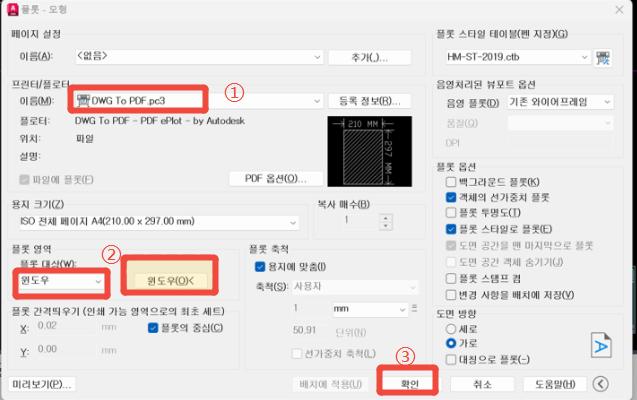

• 프린터/플로터를 'DWG To PDF.pc3'으로 선택 플롯 대화 상자에서 프린터/플로터 이름 드롭다운을 클릭하고 DWG To PDF.pc3 를 선택합니다. 이 옵션이 AutoCAD 내장 PDF 변환기이며, 별도 설치 없이 바로 사용할 수 있습니다.



• 용지 크기 및 플롯 설정

  • Paper size: 출력할 용지 규격을 선택합니다(A4, A3, A1 등).
  • Plot area: 플롯 범위를 설정합니다. 전체 도면은 \Extents, 특정 구역만 지정하려면 \Window 를 선택한 뒤 도면에서 직접 범위를 드래그해 지정합니다.
  • Plot scale: 축척을 맞추려면 [Fit to paper] 또는 수동으로 입력합니다.
  • Drawing orientation: 가로(Landscape) 또는 세로(Portrait)를 선택합니다.

• [확인] 클릭 후 저장 설정을 완료하고 [확인] 을 클릭하면 PDF 저장 경로를 묻는 창이 열립니다. 파일명과 저장 위치를 지정한 뒤 [저장]을 누르면 dwg pdf 변환이 완료됩니다.

실무 팁:

CTB(컬러 테이블) 또는 STB(스타일 테이블) 파일을 적용하면 PDF로 출력할 때 선 색상·굵기를 원하는 대로 제어할 수 있습니다. 흑백 납품용 도면이라면 'monochrome.ctb'를 선택하면 깔끔한 결과물을 얻을 수 있습니다.

2부. 무료 뷰어 DWG Trueview로 DWG PDF 변환하기

AutoCAD 구독 비용이 부담스럽거나, 도면을 직접 편집할 필요 없이 dwg pdf 변환만 필요한 분이라면 Autodesk에서 공식 제공하는 무료 뷰어 DWG Trueview를 활용하는 방법이 있습니다. AutoCAD와 동일한 파일 엔진을 사용해 도면 표시 정확도가 높고, 완전 무료로 사용할 수 있습니다.

단계별 진행 방법:

• DWG Trueview 설치 및 실행 Autodesk 공식 사이트에서 DWG Trueview를 내려받아 설치한 뒤 실행합니다. 무료이며 Windows 환경에서 작동합니다.

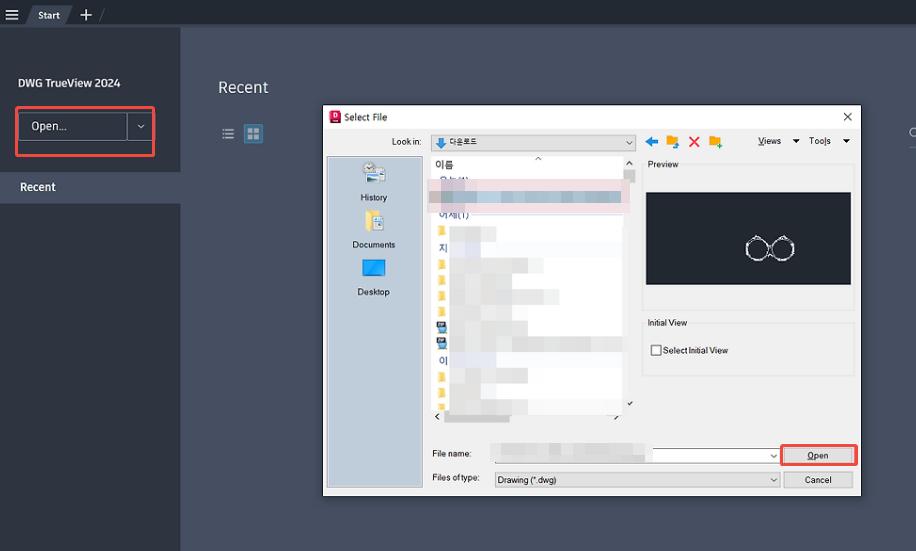

• 변환할 DWG 파일 열기 상단의 [Open] 버튼을 클릭하면 파일 탐색기 창이 열립니다. 변환할 DWG 파일을 선택해 엽니다.

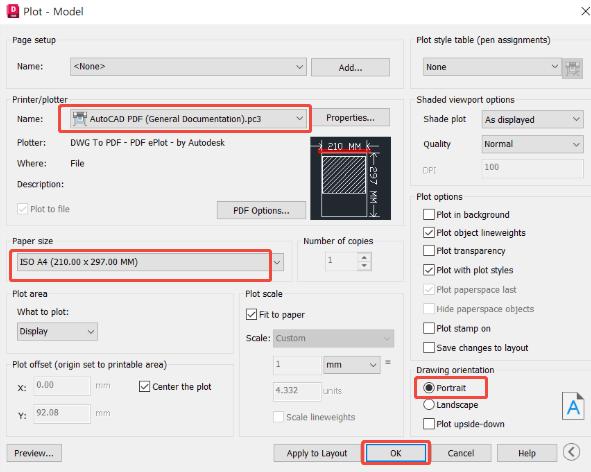

• PLOT 버튼 클릭 파일이 열리면 상단 메뉴 또는 명령창에서 [PLOT] 버튼을 클릭합니다.

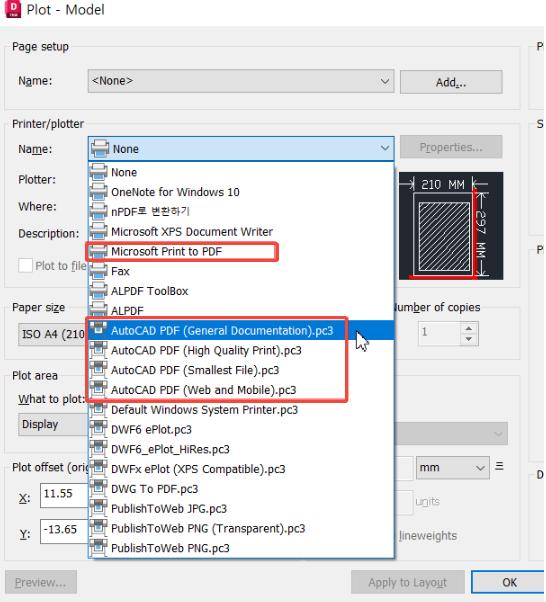

  • Microsoft Print to PDF: Windows 기본 가상 프린터. 간편하게 사용 가능하나 선 품질이 낮을 수 있습니다.
  • AutoCAD PDF (General Documentation).pc3 등 4가지 옵션: AutoCAD 내장 PDF 드라이버로 품질이 더 우수합니다. 일반 문서용·고화질·웹 최적화 등 용도에 맞게 선택할 수 있습니다.


• 출력 설정 후 [OK] 클릭

• Paper size: 용지 크기 지정 (A4, A3, A1 등)
• Plot area: 전체 도면(Extents) 또는 특정 범위(Window) 선택
• Drawing orientation: 가로/세로 방향 설정

설정을 완료한 뒤 [OK] 를 클릭하고 저장 위치를 지정하면 PDF 파일이 생성됩니다.

꿀팁:

DWG Trueview는 DWG 파일 버전 변환 기능도 제공합니다. 상위 버전 AutoCAD로 작성된 파일을 하위 버전 호환 형식으로 저장할 때도 유용합니다.

3부. 온라인 사이트에서 DWG PDF 변환하기 (설치 없이)

AutoCAD나 Trueview 설치 없이 브라우저만으로 바로 dwg pdf 변환을 처리하고 싶다면 온라인 변환 사이트가 가장 간편합니다. 외부 PC나 태블릿에서 급하게 도면을 공유해야 할 때 특히 유용합니다.

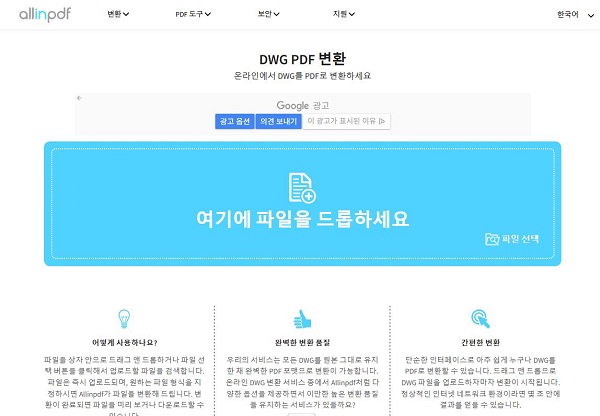

1. Allinpdf DWG PDF 변환 사이트

• 사이트: allinpdf.com/kr/dwg-to-pdf
• 특징: 한국어 인터페이스를 지원하는 dwg pdf 변환 프로그램 대용 온라인 도구입니다. 파일 업로드 후 변환 버튼 클릭만으로 빠르게 처리되며, 회원 가입 없이 바로 사용 가능합니다. DWG·DXF 파일을 모두 지원합니다.
• 추천 대상: 한국어 UI에서 간편하게 cad pdf 변환을 원하는 분

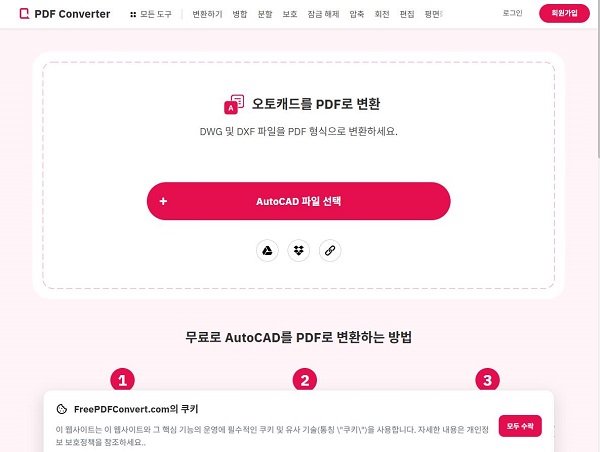

2. FreePDFConvert

• 사이트: freepdfconvert.com/ko/autocad-to-pdf
• 특징: AutoCAD 파일을 PDF로 변환하는 전문 온라인 도구입니다. DWG·DXF·DWF 등 다양한 캐드 파일 형식을 지원하며, 변환 후 파일은 서버에서 자동 삭제됩니다. 무료로 사용 가능하며 변환 품질도 안정적입니다.
• 추천 대상: 다양한 캐드 파일 형식을 dwg 파일 pdf 변환해야 하는 분

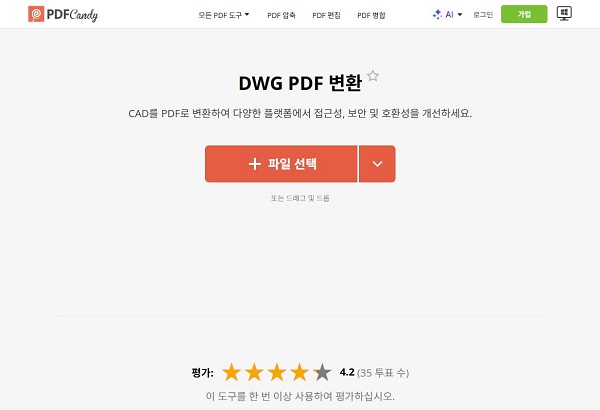

3. PDF Candy

• 사이트: https://pdfcandy.com/ko/dwg-to-pdf.html
• 특징: PDF 관련 40여 가지 도구를 무료로 제공하는 온라인 플랫폼입니다. dwg pdf 변환 외에도 PDF 압축·병합·분할·편집 등의 작업을 한 곳에서 처리할 수 있어 도면 납품 전 후속 작업까지 연속적으로 진행하기 편리합니다.
• 추천 대상: 변환 후 PDF 편집·병합·압축까지 함께 처리하고 싶은 분

보안 주의:

온라인 사이트는 파일을 외부 서버에 업로드하는 방식이므로, 발주처와 NDA(비밀유지계약)를 맺은 도면이나 미발표 설계안은 업로드 전 보안 정책을 확인하세요. 기밀 도면은 AutoCAD 또는 DWG Trueview의 로컬 변환 방법을 사용하는 것이 안전합니다.

⚡ 4부. 보너스: DWG PDF 변환 후 손상된 파일 복구하는 방법

변환 작업 중 프로그램이 갑자기 종료되거나, 네트워크 오류로 다운로드가 중단된 경우, 또는 파일 전송 과정에서 오류가 생긴 경우 PDF 파일이 손상되어 열리지 않는 상황이 생길 수 있습니다. 이럴 때는 변환을 다시 시도하기 전에 4DDiG File Repair로 손상된 파일을 먼저 복구해보는 것이 좋습니다.

4DDiG File Repair는 Tenorshare가 개발한 AI 기반 파일 복구 소프트웨어로, PDF·Word·Excel·PowerPoint·HWP 등 다양한 문서 형식의 손상을 자동으로 감지하고 복구해주는 도구입니다. 캐드 작업 결과물 PDF, 납품용 도면 파일이 열리지 않는 상황에서 빠르게 대처할 수 있습니다.

4DDiG File Repair로 손상된 PDF 파일 복구하는 단계:

• 4DDiG File Repair 설치 --- 공식 사이트에서 프로그램을 내려받아 설치합니다.

  무료 다운로드

  안전한 다운로드

  무료 다운로드

  안전한 다운로드

  바로 구매 바로 구매

• '손상된 문서 복구' 탭 선택 후 '문서 추가' 클릭--- 실행 후 메인 화면에서 해당 탭으로 이동하여 열리지 않는 PDF 파일을 불러옵니다.



• '복구' 버튼 클릭 --- AI가 파일 구조를 자동 분석하고 복구를 진행합니다.



• 미리보기 확인 후 저장 --- 복구된 PDF 내용을 미리 확인한 뒤 원하는 위치에 저장합니다.



예방이 최선:

중요한 납품 도면은 변환 직후 파일이 정상적으로 열리는지 반드시 확인하고, 원본 DWG 파일도 클라우드나 외장하드에 별도로 백업해두는 습관을 들이면 갑작스러운 파일 손상 상황에도 여유 있게 대처할 수 있습니다.

5부. DWG PDF 변환 관련 자주 묻는 질문（faq）

Q1. 변환한 PDF에서 글씨나 선이 흐릿하게 나옵니다. 해결 방법이 있나요?

AutoCAD에서 플롯 설정 시 Vector output(벡터 출력)이 선택되어 있는지 확인하세요. 기본 설정이 래스터(이미지)로 되어 있으면 해상도가 낮아 보일 수 있습니다. 또한 DWG To PDF.pc3 사용 시 플롯 옵션에서 \Plot with plot styles\를 체크하면 선 굵기와 색상이 정확하게 반영됩니다.

Q2. 여러 개의 도면 파일을 하나의 PDF로 합칠 수 있나요?

AutoCAD에서 시트 세트(Sheet Set) 기능을 활용하면 여러 장의 DWG 파일을 순서대로 배치해 하나의 PDF로 일괄 출력할 수 있습니다. 온라인 도구를 사용하는 경우라면, 각 DWG 파일을 개별 PDF로 변환한 뒤 iLovePDF나 PDF24의 [PDF 병합] 기능으로 하나로 합치는 2단계 방식이 효율적입니다.

Q3. 변환된 PDF의 용지 크기가 도면 내용과 맞지 않습니다. 어떻게 조정하나요?

플롯 설정에서 [Plot scale] 항목을 확인하세요. [Fit to paper] 옵션을 선택하면 도면 내용이 지정한 용지 크기에 맞게 자동으로 조정됩니다. 정확한 축척(예: 1:100, 1:200)을 유지해야 하는 납품용 도면이라면 [Scale] 항목에 수동으로 값을 입력하는 것이 원칙입니다.

Q4. PDF로 변환된 도면을 다시 DWG로 되돌릴 수 있나요?

기술적으로는 pdf dwg 변환이 가능하지만 완벽한 복원은 어렵습니다. PDF는 벡터 정보를 보존하지만 레이어·블록·치수 등 AutoCAD 고유의 객체 정보는 사라지기 때문입니다. PDF to DWG 변환이 필요하다면 Aide PDF to DWG Converter, Autodesk의 PDF 가져오기 기능 등을 참고하세요. 중요한 DWG 원본 파일은 항상 별도로 보관하는 것이 최선입니다.

Q5. DWG Trueview와 AutoCAD로 변환한 PDF의 품질 차이가 있나요?

같은 플롯 설정을 적용했다면 품질 차이는 미미합니다. 다만 AutoCAD는 CTB/STB 펜 설정, 레이어별 색상 제어 등 세밀한 옵션을 더 많이 제공하므로 납품 품질이 중요한 도면은 AutoCAD 변환이 더 유리합니다. 간단한 검토용·참고용 도면 공유라면 DWG Trueview로도 충분합니다.

읽어보면 좋을 글 :

2026 아이폰 pdf 열기 방법 총정리 - 기본 앱부터 전문 뷰어, 브라우저까지

6부. 마무리

dwg pdf 변환은 설계 실무에서 빠질 수 없는 일상적인 작업입니다. 상황에 따라 적합한 방법이 다르기 때문에, 오늘 소개한 세 가지 경로를 상황에 맞게 활용하면 됩니다.

선 굵기나 색상을 정밀하게 조정해야 하는 납품용 도면이라면 AutoCAD의 PLOT 기능(DWG To PDF.pc3)이 가장 신뢰할 수 있는 선택입니다. AutoCAD 없이 무료로 변환해야 한다면 Autodesk 공식 무료 뷰어인 DWG Trueview가 품질 면에서 가장 안정적입니다. 설치 없이 빠르게 공유용 파일을 만들어야 할 때는 Allinpdf, FreePDFConvert, PDF Candy 같은 온라인 사이트가 편리하며, PDF 병합이나 편집까지 함께 처리하고 싶다면 PDF Candy가 특히 유용합니다. 만약 변환된 PDF 파일 자체가 손상되어 열리지 않는다면, 4DDiG File Repair로 복구를 먼저 시도해보세요.

납품 마감일 전날 도면 PDF가 갑자기 열리지 않는 상황이 생기더라도, 이 글에서 소개한 방법들을 차례로 시도하면 대부분 해결할 수 있습니다. 평소 원본 DWG 파일과 변환된 PDF를 함께 백업해두는 습관이 가장 확실한 예방책입니다. 이 글이 도움이 되셨다면 북마크해두고 필요할 때 꺼내 보세요
